快點PCB原創∣五張圖教你如何使用模塊復用功能
|
快點PCB原創∣五張圖教你如何使用模塊復用功能
同學們?cè)谠O(shè)計中經常會遇到多個相同模塊的布局布線，是不是很抓狂？
對于這種情況，在相同模塊必須滿足器件封裝類型、Device類型、Value值一致的前提下，我們可以使用軟件自帶的模塊復用功能，具體怎么操作？
別急，快點PCB郭大俠帶你飛，同學們快上車~~
這年頭流行簡單粗暴，板兒妹不想跟你們多講話，直接向你們丟了五個操作步驟：

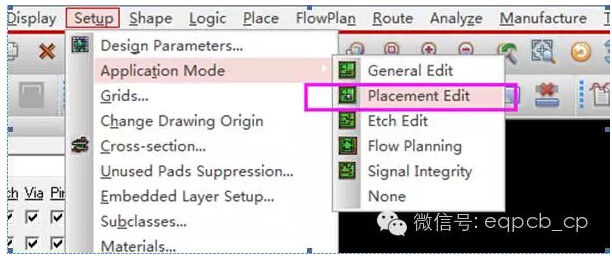

1. 執行Placement edit模式
2.當空操作時，左鍵框選---選中要復用的Symbols
3.右鍵點在任意器件，執行Place replicate create

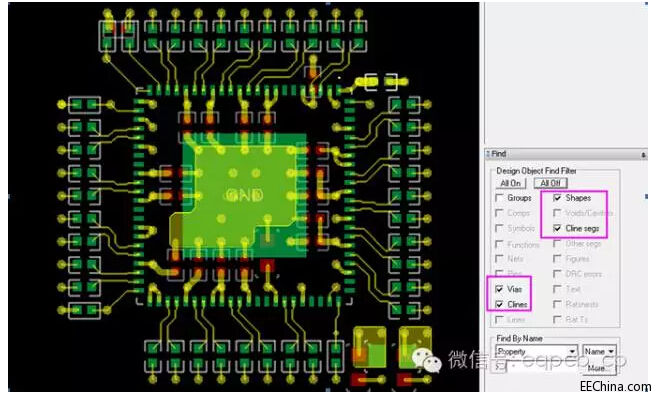

4.再次左鍵框選，注意Find選項，16.5及以上版本是可以將vias、cline、shape完全復用，執行done，生成 .mdd的文件

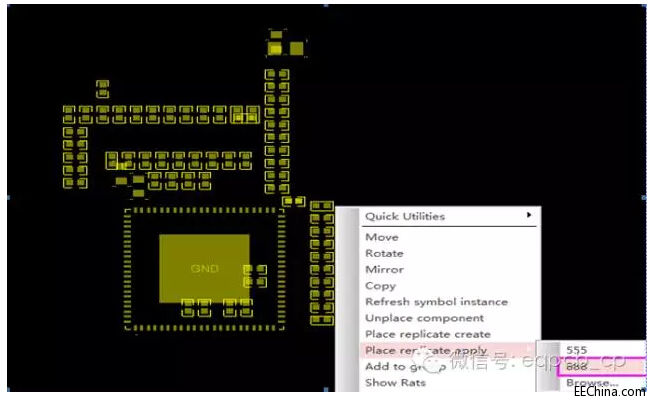

5.再次左鍵框選需要做成模塊的Symbols，右鍵執行Placereplicate create apply，選擇所創建的 .mdd的文件
郭大俠手把手教，以上步驟呈現的效果如下：
這樣一來，對于相同多模塊的單板來說，設計的效率變會得到很大的提升……
講真，板兒妹目瞪口呆的同時心想，我要是哪天到了郭大俠這個層次，我估計走路都生風。
關于模塊復用功能使用還有不清楚的同學，歡迎在線騷擾，郭大俠會不定時現身說法~~
