無線電核心板設計原理圖：501-基于TMS320C6670的軟件無線電核心板

已有 431 次閱讀2023-8-17 10:50 | TMS320C6670, TMS320C6670核心板, 浮點運算, 高速信號處理, 軟件無線電

基于TMS320C6670的軟件無線電核心板

一、板卡概述

北京太速科技自主研發的TMS320C6670核心板，采用TI KeyStone系列的四核定點/浮點DSP TMS320C6670作主處理器。板卡引出處理器的全部信號引腳，便于客戶二次開發，降低了硬件的開發難度和時間成本。板卡滿足工業級環境應用。

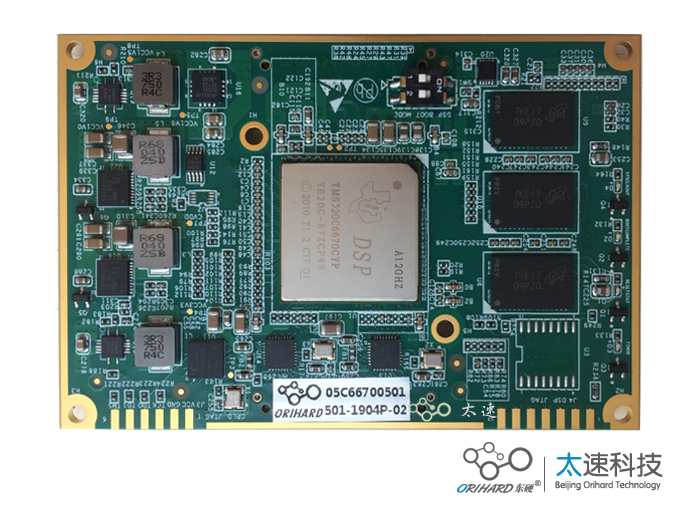

圖 1：核心板照片

圖 2：核心板結構框圖

二、硬件參數

處理器	TI 四核處理器 TMS320C6670，支持定點、浮點運算，單主頻1.2GHz
DDR3	MT41K256M16JT-125，256M x 64bit = 2GB
ROM	SPI Flash 16MB
EEPROM	1Mbit
傳感器	18B20，單總線
LED	x3 DSP狀態指示，x1用戶可編程
連接器	2x 100pin高速B2B連接器，間距0.5mm，合高5.0mm，信號速率高可達10GBaud
仿真器接口	1x14Pin Rev B JTAG接口，間距2.54mm
啟動方式	2位撥碼開關的第1位
復位方式	CPLD控制
高速接口	SRIO x 4@Per Lane 5Gbps PCIe x 2@Per Lane 5Gbps （軟件暫不支持） Hyperlink x 4@Per Lane 12.5Gbps （軟件暫不支持） SGMII x2
低速接口	GPIO x16 UART x1 SPI x1 IIC x1
