RS2CG5705B是一款符合PCI Express 3.0和以太網要求的擴頻時鐘發生器。該電路用于PC或嵌入式系統，以顯著減少電磁干擾（EMI）。RS2CG5705B提供4對差分（HCSL）或LVDS擴頻輸出。RS2CG5705B被配置為選擇擴展和時鐘選擇。使用鎖相環（PLL）技術，該電路采用25MHz的晶體輸入，并在100MHz和200MHz的時鐘頻率下產生4對差分輸出（HCSL）。它還提供-0.5%、-1.0%、-1.5%的擴頻選擇和無選擇。Pin to Pin替代PI6C557-05B、IDT557−05、ICS557-05A、NB3N51034。

RS2CG5705B完全滿足工業級云計算機、高性能計算機、nVME存儲、以太網絡及AI加速器應用。

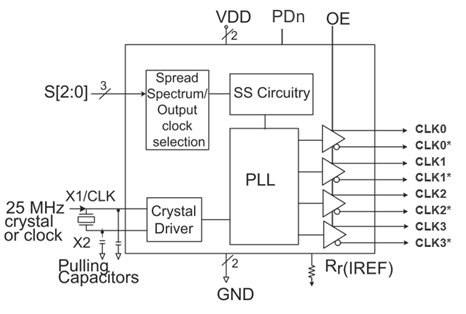

原理方框圖

典型特征

◆符合PCIe 3.0

◆PCIe 3.0相位抖動：0.48ps RMS（典型高頻）

◆兼容LVDS輸出

◆電源電壓為3.3V±10%

◆25MHz晶體或時鐘輸入頻率

◆HCSL輸出，0.8V電流模式差分對

◆相鄰周期間40pS抖動范圍（典型值）

◆-0.5%、-1.0%、-1.5%擴頻選擇和無選擇

◆適用工業級溫度范圍：−40°C至+85°C

◆提供擴頻旁路選項

◆通過外部引腳進行擴頻和頻率選擇

◆封裝：TSSOP-20

◆Pin to Pin替代PI6C557-05B、IDT557−05、ICS557-05A、NB3N51034
