FMC160-兩路14位400Msps AD,兩路16位400Msps DA FMC子卡模塊

已有 341 次閱讀2024-4-11 17:46 |個人分類:工業定制化儀器| 遵循 VITA 57 標準, 信號發出等應用

FMC160-兩路14位400Msps AD,兩路16位400Msps DA FMC子卡模塊



一、概述

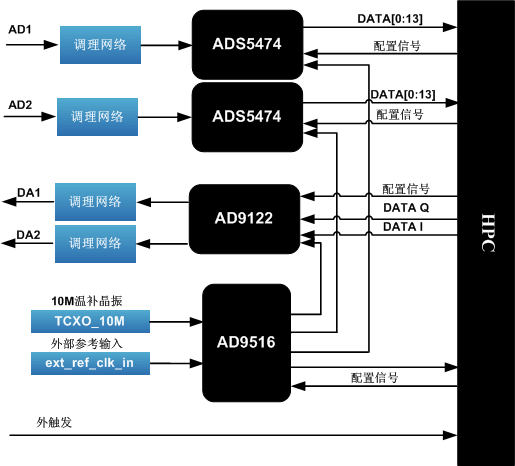

  該板卡可實現2路14bit 400Msps AD 和2路16bit 400Msps DA功能,遵循 VITA 57 標準,板卡可以直接與VME/VXS/AMC/VPX/PCI-E FPGA 載板連接使用,用于模擬信號、中頻信號采集,信號發出等應用,是xilinx開發板設計的標準板卡。



二、 性能指標

板卡功能

參數

內容

ADC

芯片型號

ADS5474

路數

2路ADC

采樣率

400MSPS

數據位

14bit

數字接口

DDR LVDS

模擬接口

交流耦合

模擬輸入

±1V

輸入阻抗

50Ω

模擬指標



DAC

芯片型號

AD9122

路數

2路DAC,

轉換率

600Msps,插值1.2Gsps

數據位

16bit

數字接口

DDR LVDS

模擬接口

交流耦合

模擬輸出

±1V

輸出阻抗

50Ω

模擬指標

信噪比SNR:69.327dBFS

時鐘

PLL芯片

AD9516

板載晶振

溫補晶振 10MHZ

外輸入時鐘

SSMB接口切換

外觸發

路數

1路輸入



電平

3.3V LVTTL電平

連接器類型

FMC-LPC

ASP_134604_01



前面板

6路 SSMB

板卡標準

FMC  ANSI/VITA 57.1 - 2008

板卡尺寸

69mmX90mm

板卡重量

(含散熱片)

板卡供電

+12V@1A

板卡功耗

8W

工作溫度

Industrial  -20℃到+70℃

支持母板

Xilinx board

V6、V7、KU、VU、 ZYNQ、ZU 開發板

Orihard board

136、270、367、288、330、274、3、9

三、軟件支持
      基于spartan6、Virtex5、Virtex6系列的FPGA測試?yán)映绦颉?nbsp;
四、硬件測試平臺介紹

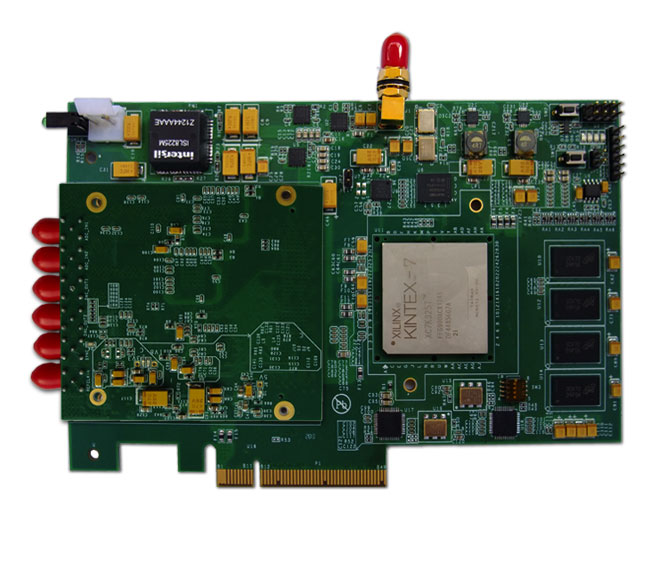

      可與公司自主產品136號,Xilinx ML605開發板、VC707開發板開發板等配合使用。
