標題: 石英晶體好壞的判定 [打印本頁]

作者: 我愛電子 時間: 2011-8-18 09:03
標題: 石英晶體好壞的判定
外觀上，整潔，無裂紋，引腳牢固可靠，電阻值為無窮大。若用萬用表測時的電阻很小甚至接近于零，則說明被測晶體漏電或擊穿，已經損壞。若所測電阻時無窮大，不能斷定晶體是否損壞。此時的檢查方法：使用一只試電筆，其刀頭插入市電的火線孔內，用手指拿住晶體管的一腳，用另一腳接觸測試電筆的頂端。如果氖泡發(fā)紅，一般說明晶體是好的，如氖管不亮，說明晶體已經壞掉。

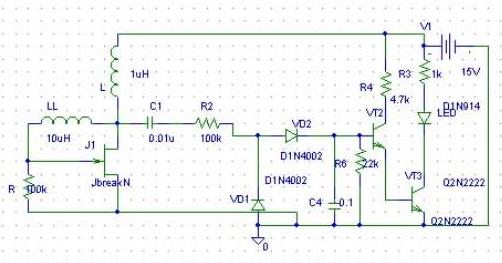

通用的方法是制作一個振蕩電路，將被測的晶體接入，看是否起振。若起振，說明晶體是好的，否則是壞的。一個常用的檢測電路如圖：被測晶體與場效應管VT構成一個振蕩器。，若晶振良好，振蕩器起振，信號經過C1耦合至VD1，VD2整流、C2濾波，在經過復合放大電路放大，驅動LED發(fā)光，如晶體管損壞，則振蕩器不能起振， LED不能發(fā)光。電感L用來阻止振蕩信號通過，只能通過直流。其中LL代表被測晶體。

作者: fdjlz78 時間: 2011-8-19 12:52
僅僅解決了是否振的問題！沒有解決其他問題

作者: steed5168 時間: 2011-8-21 14:15
謝謝分享!!!

作者: ahsfysjss 時間: 2012-6-1 21:50
謝謝分享!!!學習了

作者: bbdx214 時間: 2012-11-30 14:50
是啊，只解決了是否振的問題，具體振的正常不正常就不知道了，感覺還是用示波器靠譜！

作者: oychj 時間: 2012-12-17 17:22
我平常用示波器

作者: spy007868 時間: 2013-8-24 08:13
復制下來�。。。。。。。。∥易约汉煤脤W習�。。。。。。。。。。。。�！
