Xilinx Zynq-7015 SoC工業級核心板 SOM-XQ7Z15 Cortex-A9 + Artix-7
||

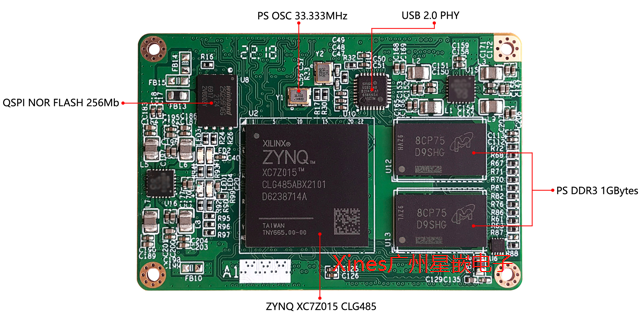

Zynq-7015 SoC工業級核心板(SOM-XQ7Z15)
1、核心板簡介
SOM-XQ7Z15是廣州星嵌電子科技有限公司推出的一款基于Xilinx Zynq-7000系列XC7Z015高性能低功耗處理器設計的異構多核工業級核心板。處理器集成PS端單/雙核ARM Cortex-A9 + PL端Artix-7架構28nm可編程邏輯資源、最大頻率766MHz，支持6.25G的高速SerDes，可支持PCIe、SATA、SFP等。
可通過PS端配置及燒寫PL端程序，且PS端和PL端可以獨立開發。核心板采用工業級B2B連接器板對板，經過專業的PCB Layout和高低溫測試驗證，穩定可靠，可滿足各種工業應用環境。
2 典型應用領域
機器視覺 | 工業控制 | 電力設備 |
工業相機 | 測試測量 | 軌道交通 |
目標識別 | 機器人 | 通信系統 |
人工智能 | 云計算 | 軟件無線電 |
3 硬件參數
表1 硬件參數
CPU | CPU：Xilinx Zynq-7000 XC7Z015-2CLG485I |
2x ARM Cortex-A9，主頻 766MHz，2.5DMIPS/MHz Per Core | |
1x Artix-7 架構可編程邏輯資源 | |
總線兼容性 | CAN，以太網，I2C，PCIE，SPI，UART，USB，SD，HDMI，GPIO等 |
ROM | PS 端：512MByte SD NAND FLASH（128MB/512MB/4GB可選） |
PS 端：256Mbit QSPI NOR FLASH | |
RAM | PS 端：單通道 32bit DDR 總線，1GByte DDR3 |
Logic Cells | 74K |
OSC | PS 端：33.33MHz |
PL 端：MGT 125MHz LVDS差分時鐘 | |
B2B Connector | 2x 100pin 公座 B2B 連接器，2x 100pin 母座 B2B 連接器，共 400pin，間距 0.4mm，合高 4.0mm |
LED | 1x 電源指示燈 |
2x PS 端用戶可編程指示燈 | |
1x PL 端 DONE 指示燈 | |
GPIO | 1x GPIO, 單端（6 個）+ 差分對（72對），或 150 個單端GPIO |
工作環境
表3
環境參數 | 最小值 | 典型值 | 最大值 |
工作溫度 | -40°C | / | 85°C |
工作電壓 | / | 5V | / |
機械尺寸圖
表5
PCB 尺寸 | 40mm*60mm |
PCB 層數 | 10 |
板厚 | 1.6mm |
安裝孔數量 | 4個 |
技術服務
協助底板設計和測試，減少硬件設計失誤；
協助解決按照用戶手冊操作出現的異常問題；
協助產品故障判定；
協助正確編譯與運行所提供的源代碼；
協助進行產品二次開發；
增值服務
板定制設計
核心板定制設計
嵌入式軟件開發
項目合作開發
技術培訓
