基于廣州星嵌電子科技有限公司TMS320C6657+ZYNQ7035/45評估板的PL端實現標準NVMe 1.3協議的Host端，即純邏輯實現NVMe Host IP。

用戶可以根據自身需求，定制NVMe Host FPGA IP，還可以在此基礎上定制FPGA純邏輯來實現文件系統ExFAT。

NVMe Host FPGA IP核使用VHDL硬件描述語言的純邏輯方式來實現，NVMe物理層使用Xilinx 7系列 PCIe核，無需CPU參與。

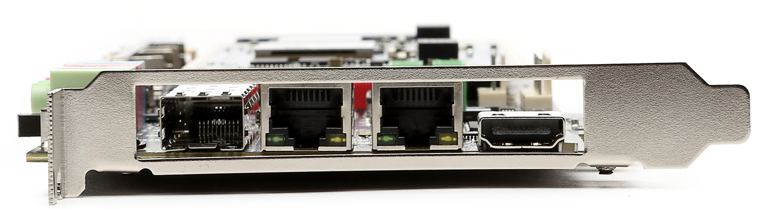

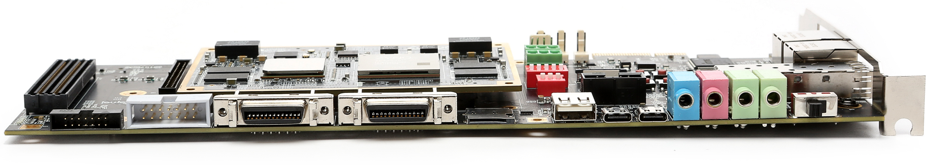

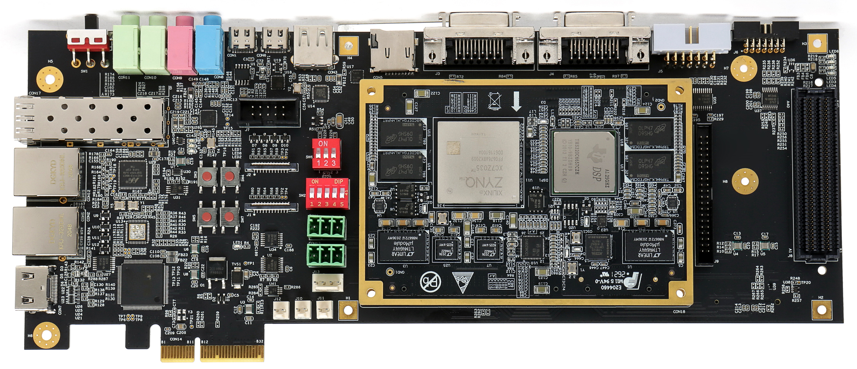

目前已在廣州星嵌電子科技有限公司DSP+FPGA+ARM XQ6657Z35-EVM評估板上實現并經充分測試驗證：

如果使用PCIe 2.0 X2接口，連續讀速率：685 MB/s，連續寫速率：531 MB/s；

如果使用PCIe2.0 X4接口，連續讀速率1277 MB/s，連續寫速率1015 MB/s，

日后升級性能還可以提升。

NVMe Host FPGA IP訪問接口簡單，用戶可將此IP當作雙端口RAM來使用，只是相對普通雙端口RAM而言多增加了一些讀、寫命令握手接口信號而已。當然，用戶還可將IP定制為自身所需要的接口形式。

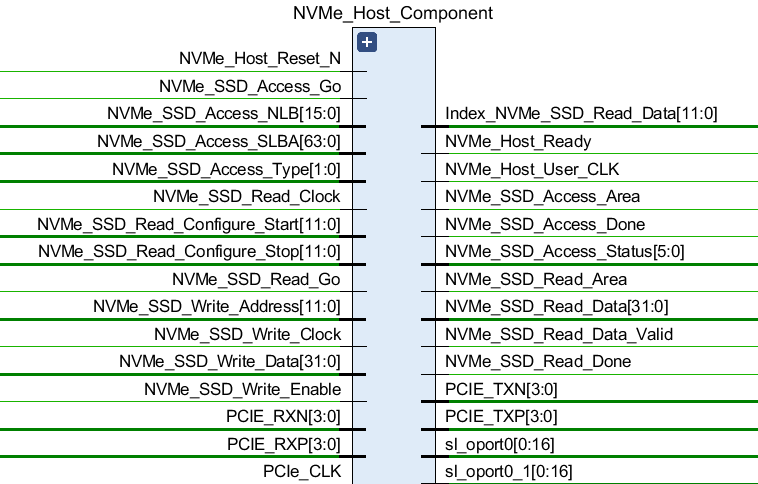

NVMe Host FPGA IP對外接口圖如下：

名詞和概念解釋：

SLBA（Starting LBA）：邏輯塊基地址，數據在SSD固態硬盤上的起始地址。

NLB（Number of Logical Blocks）：邏輯塊數量，指定數據傳輸大小，需要指出的是這是一個0基數值，即以0為初始值，所以最終傳的是(NLB+1)個邏輯塊。

NVMe Host FPGA IP支持最大隊列數64對，最大隊列深度16383，用戶可以根據需要進行定制。NVMe Host FPGA IP核源碼實現了參數化，可根據用戶功能及性能（比如隊列數與隊列深度）對IP參數進行修改設置。

NVMe Host FPGA IP使用的FPGA 軟件開發平臺為Vivado 2018.3，用戶可以定制為自身所需的FPGA軟件開發平臺上。

 NVMe Host FPGA IP在XC7Z035FFG676-2芯片上的資源消耗報表如下（僅供參考，基于XQ6657Z35-EVM平臺測試的數據）：

注：NLB = 7，即邏輯塊數量8。

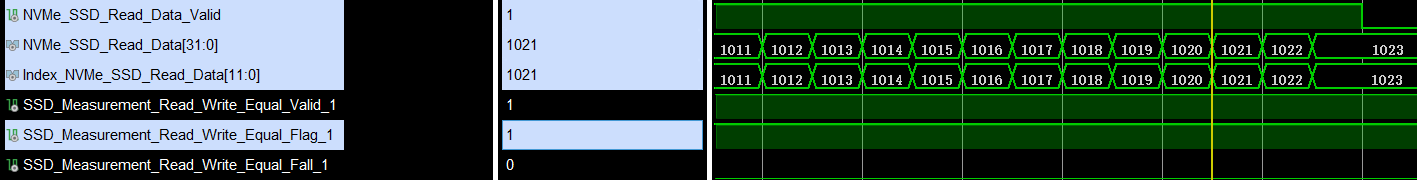

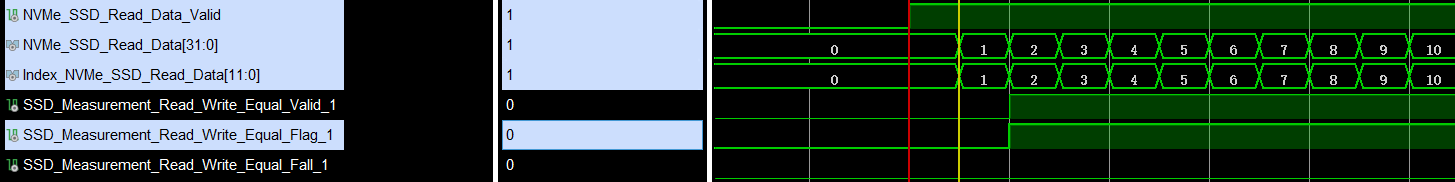

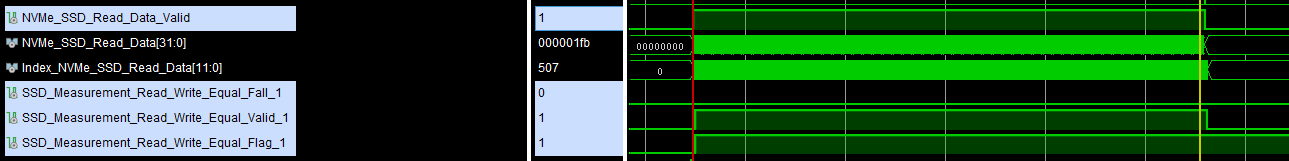

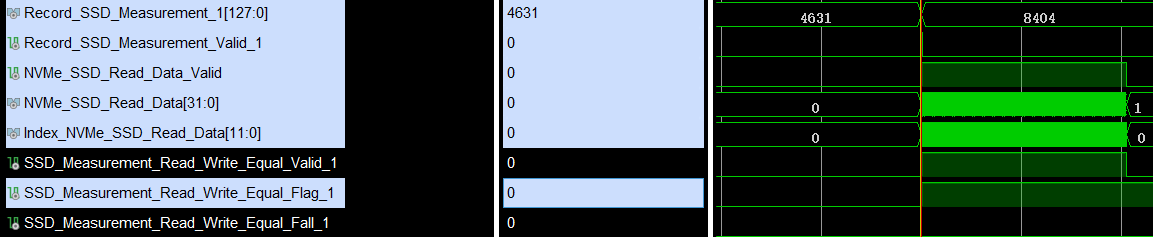

數據波形放大查看，可以看到寫數據與寫地址相同，寫數據為累加

單次寫8個扇區對應的PCIe底層時序波形如下圖所示：
