MS39549（MS39549D）和 MS39545(MS39545D) 是無感三相直流電機驅動芯片，采用正弦波驅動方式，具有低噪聲及低震動的特點。有一個速度控制腳來控制電機的速度。并且電源電壓可以低到 4V 來適應調整電機的轉速。

MS39549、MS39545 采用 SOP8PP 封裝，帶散熱片。

MS39549D、MS39545D 采用 DFN8L 封裝，帶散熱片。

主要特點

◇180 度正弦驅動，高效率無感控制；

◇模擬速度控制輸入（MS39545）；

◇PWM 速度控制輸入（MS39549）；

◇寬電壓范圍 4V-24V；

◇FG 速度反饋輸出；

◇堵轉檢測，過流保護,短路保護，軟啟動；

◇替代Allegro：MS39549 Pin to Pin替代A4949, MS39545 Pin to Pin替代A4945 。

應用

◇風扇

◇消費類產品

管腳 圖

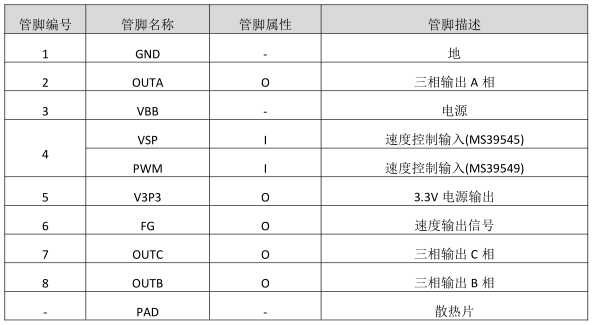

 管腳說明

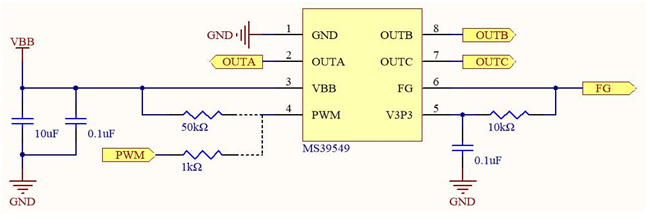

MS39549應用圖

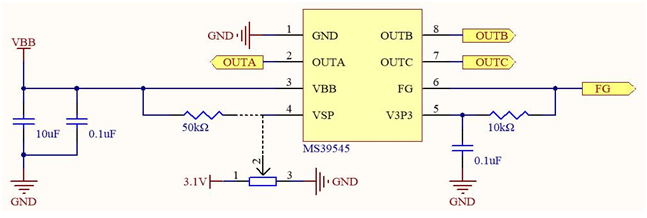

MS39545應用圖
