簡易方波信號發生器

熱度 1已有 3339 次閱讀2013-9-7 23:40 |個人分類:技術| 方波發生器

利用LM393來做一個方波信號發生器:

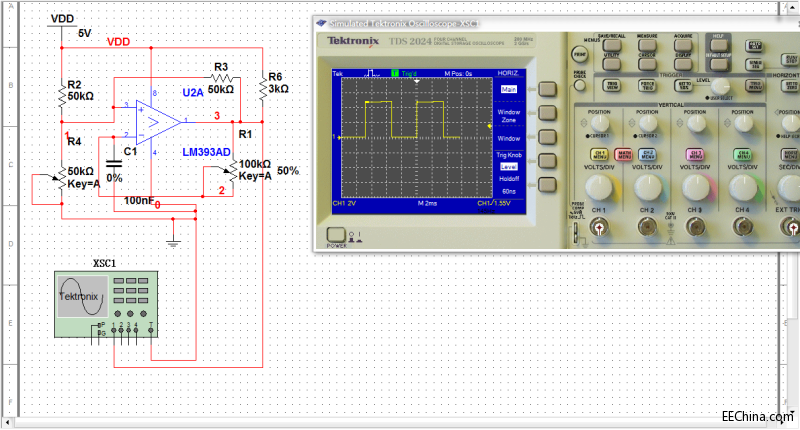

如下圖所示使用multisim 10 來仿真，其實跟使用面包板是同樣的效果（之前用面包板來調試），現在終于知道仿真也是有一定參考價值的。
5V的VDD幾乎適用于所有的邏輯電路，（我還想試著把它調到3.3V，但這樣擔心比較器），最重要的就是占空比和頻率，我在模電書上面看到的計算方法太復雜，果斷精簡：

1、占空比由R2和R4決定: t/T=R2/(R2+R4)

2、頻率由C1和R1決定: T=1/R1C1

3、 R6上拉電阻跟信號的穩定性和抗干擾能力有關，原來的經驗告訴我500KHZ要想看到比較好看的波形，那么上拉電阻大概選360歐姆（暫時沒有用過超過500KHZ的頻率）。
