之前看到睿智的教程里面進行仿真需要寫test bench文件，對于初學者來說就有點頭大了，也不想那么麻煩，所以就想能不能直接進行仿真看波形，后來在一個學習群里了解到quartus 7.2版本集成了modelsim仿真，11.0版本需要單獨安裝。資料里面有三個安裝包，

11.0_quartus_windows.zip是quartus軟件；

11.0_devices_windows.zip是器件包；

11.0_modelsim_windows.zip是仿真軟件（modelsim 6.6）；

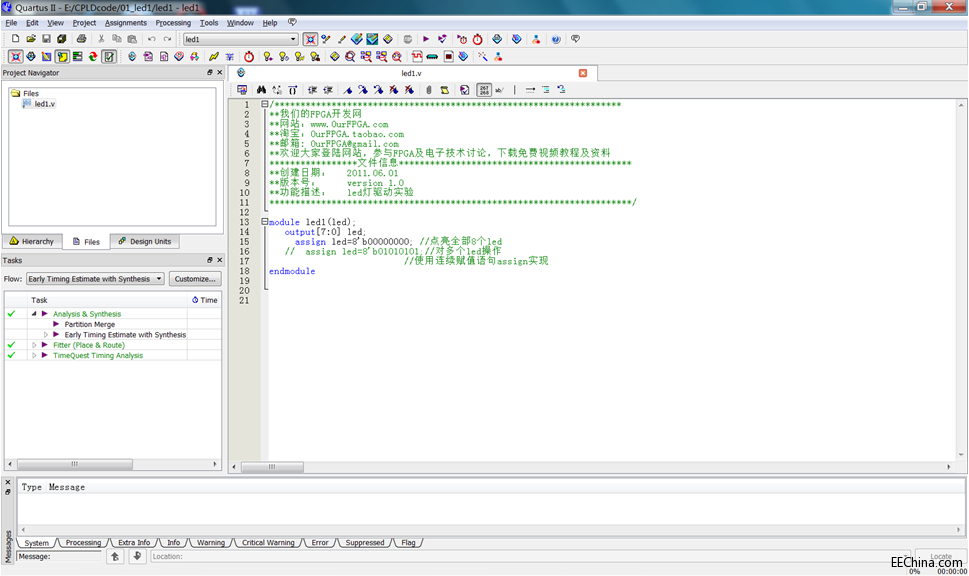

    1、廢話少說直接進入正題，首先要準備一個完整的工程（無錯誤），選一個比較簡單的LED燈吧，如下圖所示

設置仿真器選項

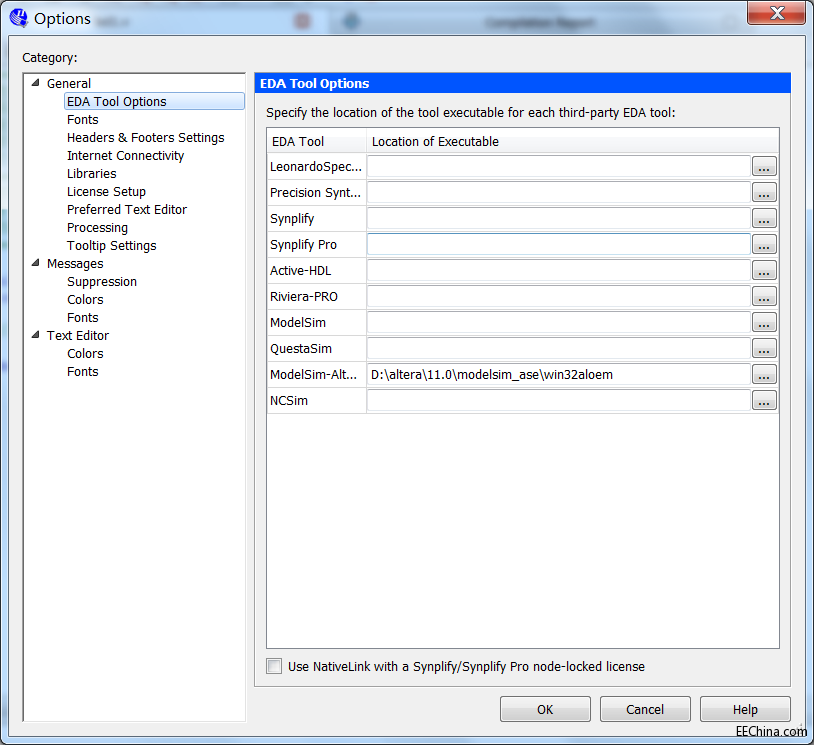

2、 在Quartes II 11.0界面菜單欄中選擇 Tools-->options選項卡中選中EDA tool options,在該選項 卡中下面的ModelSim-Altera一項指 定安裝路徑為（如d:/Altera/11.0/modelsim_ae/win32aloem)

     3、在Quartes II 11.0界面菜單欄中選擇Assignments->Settings。

選中該界面下EDA Tool settings中的Simulation一項；Tool name中選擇ModelSim-Altera;

Format for output netlist中選擇開發語言的類型VHDL或其它,在此選擇verilog HDL，還有文件輸出路徑E:\CPLDcode\01_led1如圖：

然后點擊APPLY應用和OK。

4、設置完成后，編譯工程：在Quartus II 11.0界面菜單欄中選擇菜單欄選擇Processing-->start Compilation，等待編譯，無錯后會在01_led1目錄下生成simulation目錄，執行下一步。

 5、在Quartus II 11.0界面菜單欄中選擇菜單欄Tools中的Run EDA Simulation Tool-->

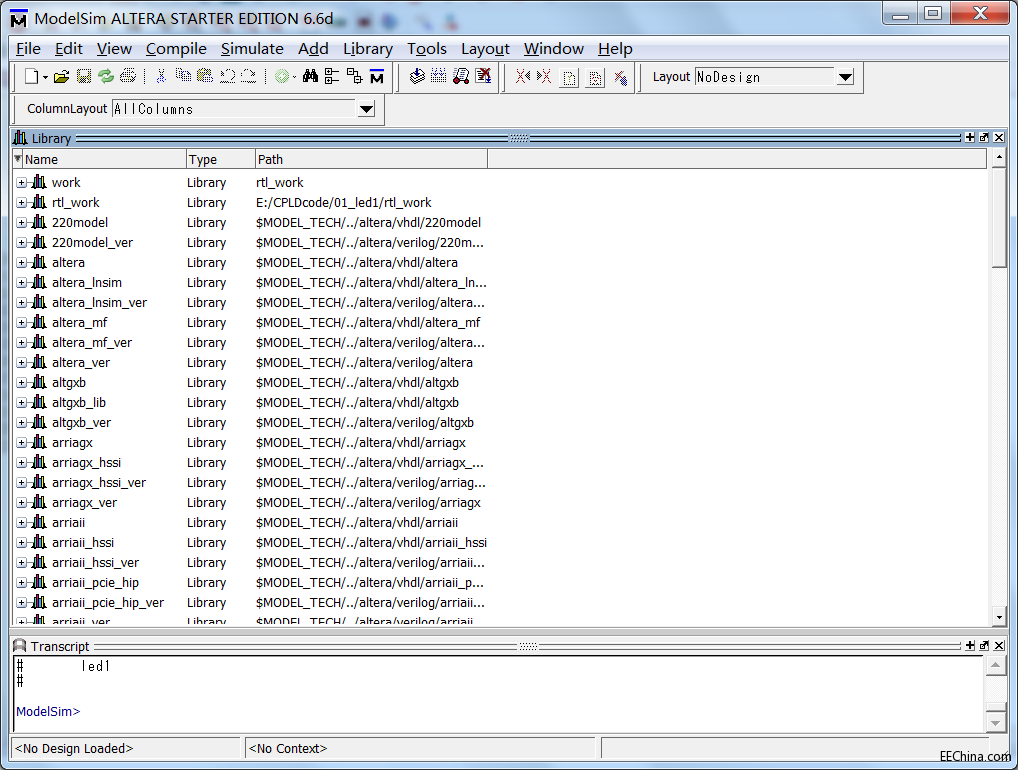

EDA RTL Simulation 進行行為級仿真，接下來就可以看到ModelSim-Altera 6.6d的運行界面

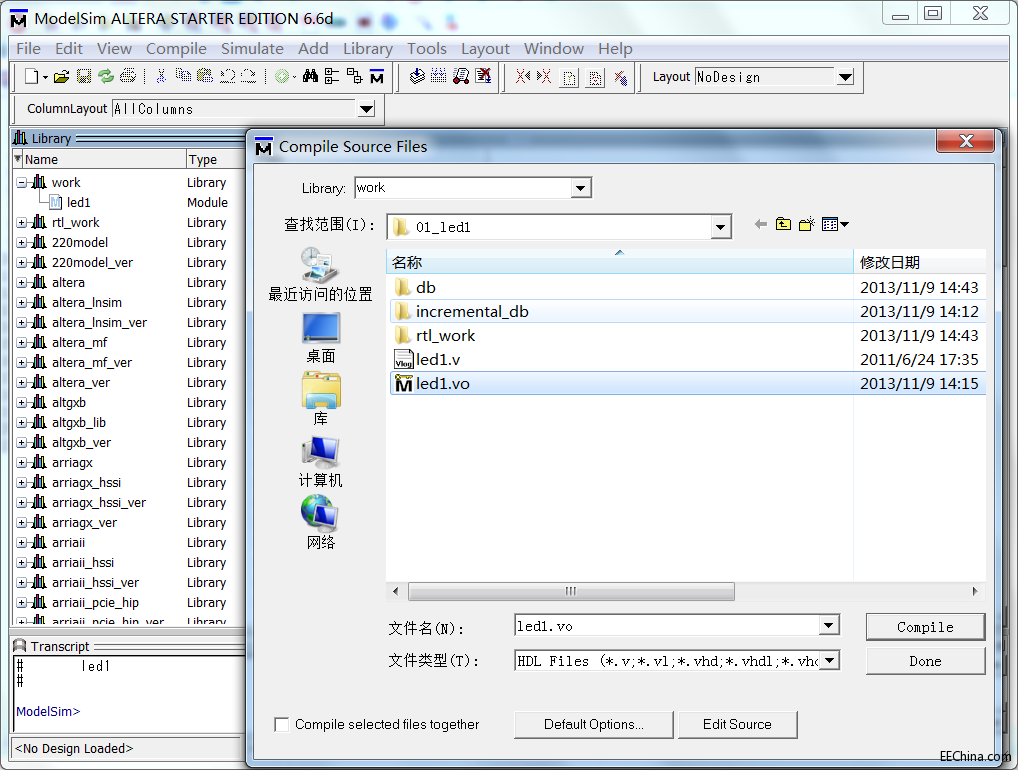

6、modelsim界面菜單欄中選擇Compile-->compile... ,彈出窗口中選擇 led1.vho文件，點擊compile,然后點擊done.

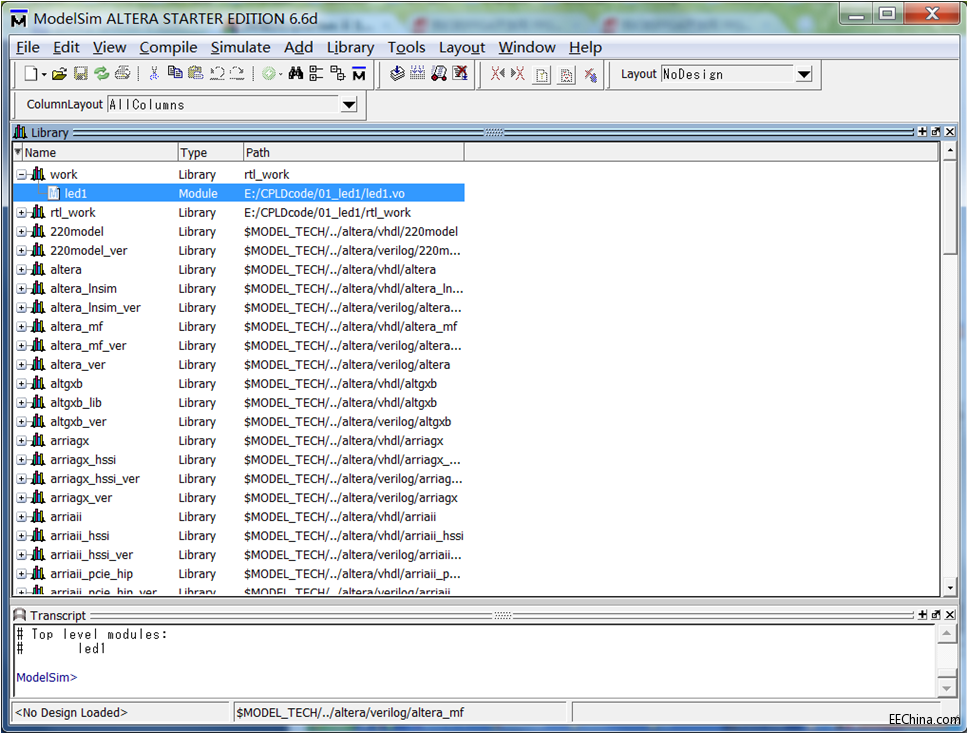

7、在Library窗口中可以展 開work/fulladder可以看到：

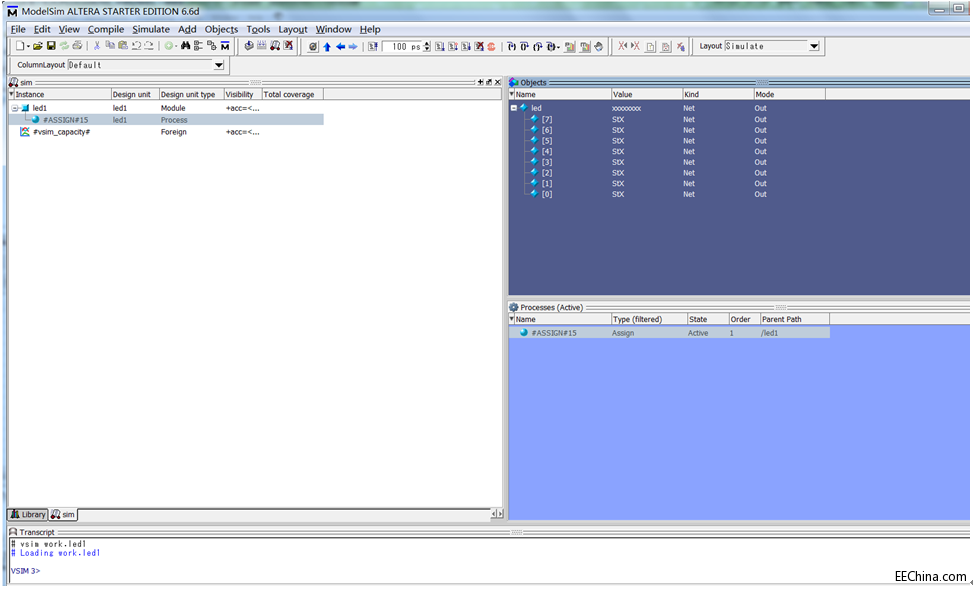

8、雙擊led1載入

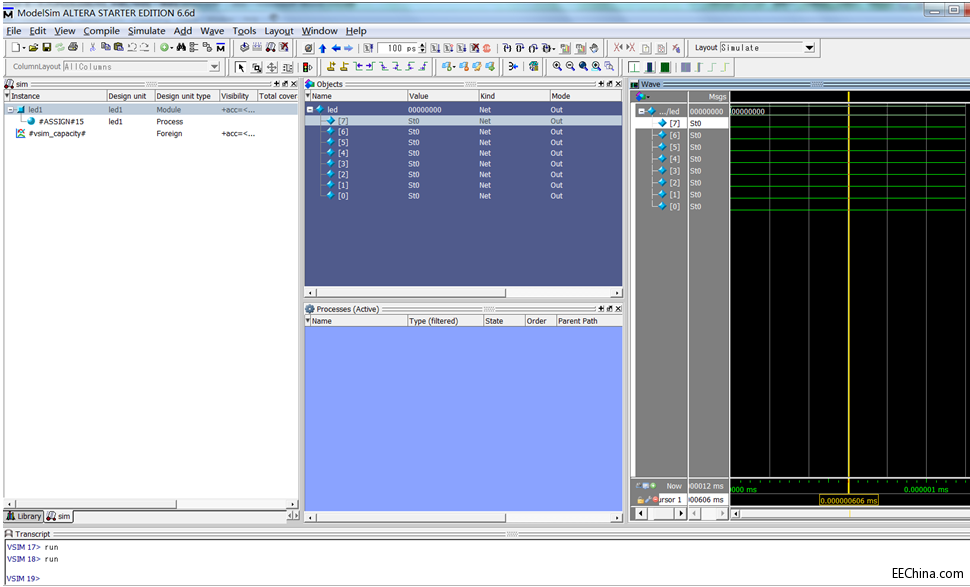

9、此時，在作為輸入的端口對象上點右鍵，選擇create wave創建波形，作為輸出的端口上點右鍵選擇add-->to wave-->slected signals,添加到波形窗口中，然后運算即可仿真，如下圖所示：

經過上述幾個步驟，仿真基本上是建立起來了，具體仿真參數可以再實際運用過程中進行設置，在這里就沒細說了，下次用到再詳細寫寫。
